De Joy-it JT-ScopeMega50 is een USB-oscilloscoop die vijf meetinstrumenten combineert: 2-kanaals oscilloscoop (15 MHz bandbreedte, 48 MHz samplerate), spectrumanalyzer, golfvormrecorder, 16-kanaals logic analyzer en functiegenerator. Ingangsbereik ±30 V, 8-bits resolutie. Logic analyzer ondersteunt decodering van I²C, UART, SPI en 1-Wire. Functiegenerator max. 12,5 kHz, max. 1,8 Vpp. Aansluiting via USB 2.0. Afmetingen meetmodule 20 × 90 × 5 mm, gewicht 100 g. Merk: Joy-it.
De JT-ScopeMega50 is een compacte USB-meetmodule die vijf meetinstrumenten combineert in één apparaat: oscilloscoop, spectrumanalyzer, recorder, logic analyzer en functiegenerator. De module wordt via USB 2.0 op een pc of laptop aangesloten; de pc fungeert als beeldscherm en bedieningspaneel via de meegeleverde Windows-software.
De oscilloscoop heeft twee analoge kanalen met een bandbreedte van 15 MHz en een samplerate van 48 MHz. Ingangsbereik is ±30 V. Meerdere triggermodi zijn beschikbaar via de software. De spectrumanalyzer werkt op hetzelfde ingangskanaal en ondersteunt diverse vensterfuncties voor frequentieanalyse.
De recorderfunctie registreert spanningssignalen op twee kanalen met een samplerate van 15 MHz en een ingangsbereik van ±30 V. Golfvormen kunnen worden opgeslagen voor verdere analyse.

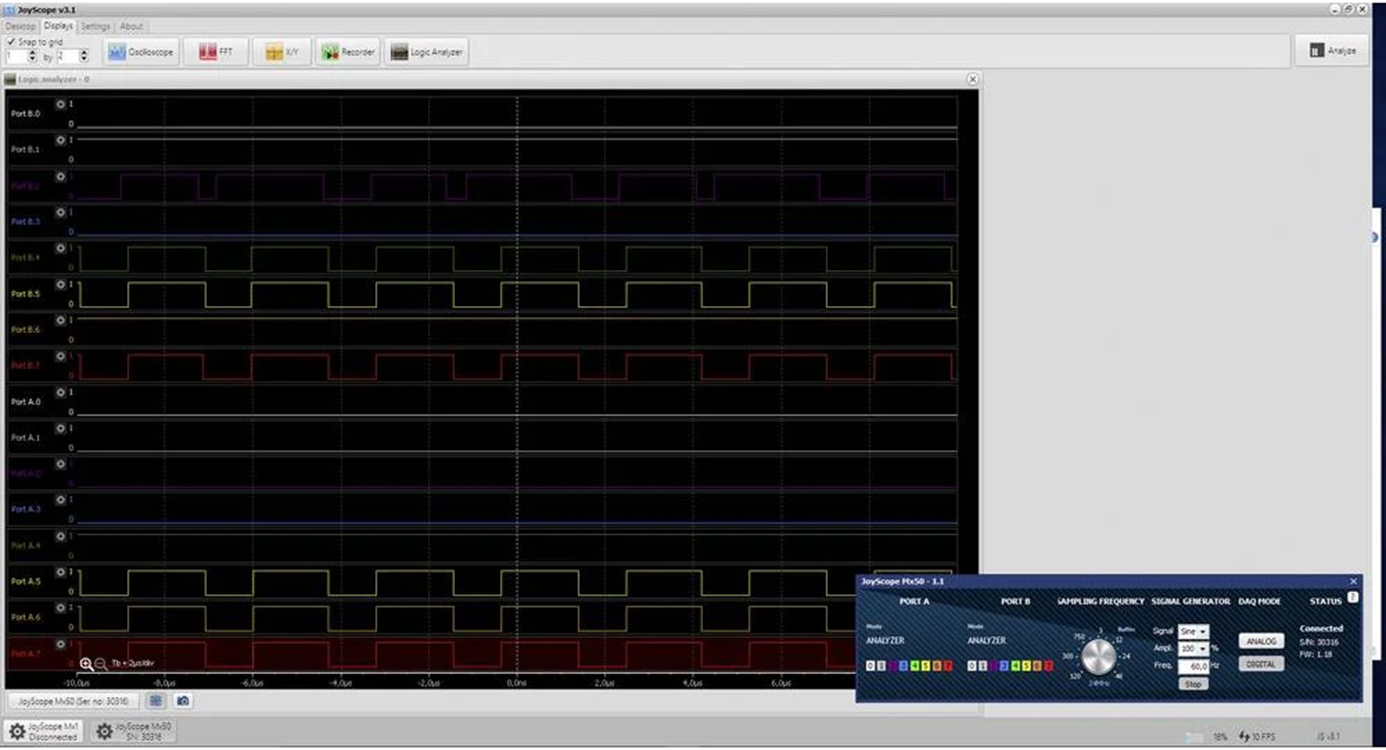

De ingebouwde logic analyzer heeft 16 digitale kanalen met een samplerate van 48 MHz en een ingangsniveau van 0–5 V. Directe protocoldecoding is mogelijk voor I²C, UART, SPI en 1-Wire.
De functiegenerator produceert sinus-, rechthoek-, driehoek- en zaagtandsignalen met een maximale frequentie van 12,5 kHz en een maximale uitgangsspanning van 1,8 Vpp.
De meetmodule heeft afmetingen van 20 × 90 × 5 mm en weegt 100 g. Aansluitingen zijn USB 2.0 (type B), D-SUB 25-polig en BNC. Meegeleverd: twee 60 MHz testpennen (omschakelbaar 10:1 / 1:1), een 16-kanaals logic analyzer aansluiting en een USB-kabel. De software is gratis te downloaden via de website van Joy-it. Systeemeisen: Windows XP SP3 t/m Windows 10 (32- en 64-bits), minimaal Dual Core 2 GHz, USB 2.0, schermresolutie 1024×768 bij 24-bits kleur.
Handleiding en software zijn beschikbaar op de productpagina van Joy-it. Voor vragen kunt u contact opnemen via onze contactpagina.
