Precisie-interferometer

Precisie-interferometer zonder He-Ne laser

Met een interferometerwordt gebruik gemaakt van de inteferentie van licht of andere golven.
In een interferometer wordt een lichtbundel gesplitst en via spiegels weer samengevoegd. Bij het samenkomen vindt interferentie plaats. Door een of meerdere spiegels enigszins te verplaatsen kan men de padlengte van de twee door splitsing ontstane lichtstralen variëren en op die manier de optredende interferentie beïnvloeden.

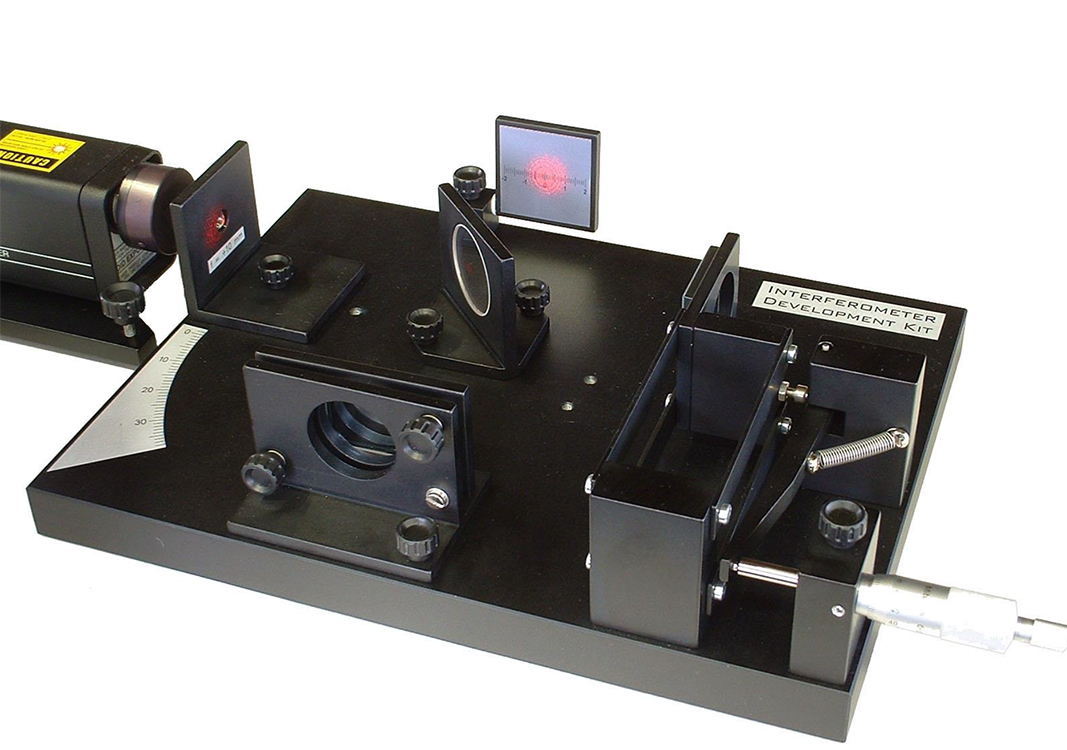

Deze afgestelde interferometer kan worden opgeborgen in de stevig gebouwde box. Voor een experiment hoeft alleen de micrometer te worden uitgeklapt en een He-Ne-laser moet voor de divergentielens worden geplaatst.
Vanwege de gegeven componentposities kan de montage voor alle experimenten eenvoudig worden uitgevoerd. Door het reflecterende scherm van de interferometer kunnen de experimenten bij daglicht worden uitgevoerd (natuurlijk niet in de directe zon).

Experimenten (een He-Ne-laser is daarnaast nodig):

Michelson-interferometer

Fabry-Perot-interferometer

Schatting van de brekingsindex van glas (1)

Schatting van de brekingsindex van lucht (1, 2)

Twyman-Green-test van optische componenten (kwalitatief) (1)

(1) met accessoirekit, 650266: vacuümcel en een glasplaat gemonteerd op een roterende houder (2) eenvoudige vacuümpompen nodig

Kenmerken:

Zware (5,5 kg), stijve (dikte 25 mm) en grote (245 mm x 330 mm) basis van zwart geanodiseerd aluminium.

Grote optische componenten: straalsplitterdiameter = 40 mm, spiegels = 40 mm x 40 mm.

Precisiestraalsplitter: vlak tot 1/10 golflengte (voorzijde) en 1/4 golflengte (achterzijde).

Gebruiksvriendelijke spiegelbeweging dankzij een excentrische tandwielregeling. Eén verdelingsmarkering op de micrometer komt overeen met een spiegelbeweging van ongeveer 10 nm. De exacte verhouding wordt individueel op elke interferometer getekend. Met de gegeven verhouding zijn de golflengtemetingen nauwkeurig tot ten minste ±5%.
